Свободно-программируемый контроллер LR1601
Контроллеры LR1501 предназначены для работы в системах управления на основе технологии LonWorks. Они оснащены сетевым интерфейсом TP/FT-10 (FTT-10) и могут быть частью распределенной системы управления, диспетчеризации, сбора данных в качестве устройства ввода дискретных и аналоговых сигналов и в качестве устройства вывода аналоговых сигналов. Источником дискретного сигнала может быть сухой контакт или постоянное напряжение не более 30 вольт.Аналоговый сигнал может быть использован для управления диммерами, частотными регуляторами, приводами вентилей и воздушных заслонок и т.д. В качестве источника питания контроллера может служить трансформатор или блок питания с номинальным выходным напряжением 24 вольта.
Контроллеры поставляются запрограммированными как модули ввода-вывода, что позволяет использовать их в проектах без дополнительного программирования.
Основные параметры
| Параметр | Значение |
| Процессор | Neuron Chip 3150 |
| Тактовая частота | 10 МГц |
| Память | 64 kByte Flash |
| Входы | 8 аналогово/дискретных |
| Выходы | 4 аналоговых |
| Интерфейс Lon-сети | FTT-10 Свободная топология |
| Напряжение питания | 10-30 вольт переменного
напряжения или 12-36 вольт постоянного напряжения Номинальное-24 вольта AC/DC |
| Монтаж | 35 мм. DIN-рейка |
| Размер | 4 модуля (70 мм.) |
При питании контроллера от источника постоянного тока необходимо соблюдать полярность.
Схема подключения источника питания и сети LonWorks.
Аналогово/дискретные входы
Параметры аналогового входа:
| Параметр | Значение |
| Входной сигнал | 0-10 Вольт |
| Входное сопротивление | 5,2 кОм |
| Разрядность АЦП | 10 бит |
| Точность | 1 % |
Дискретный сигнал может быть двух видов:
- сухой контакт
- постоянное положительное напряжение не более 30 вольт. Сигнал считается логической 1 если напряжение на входе превышает 3 вольта
Выбор необходимого типа порта производится программно.

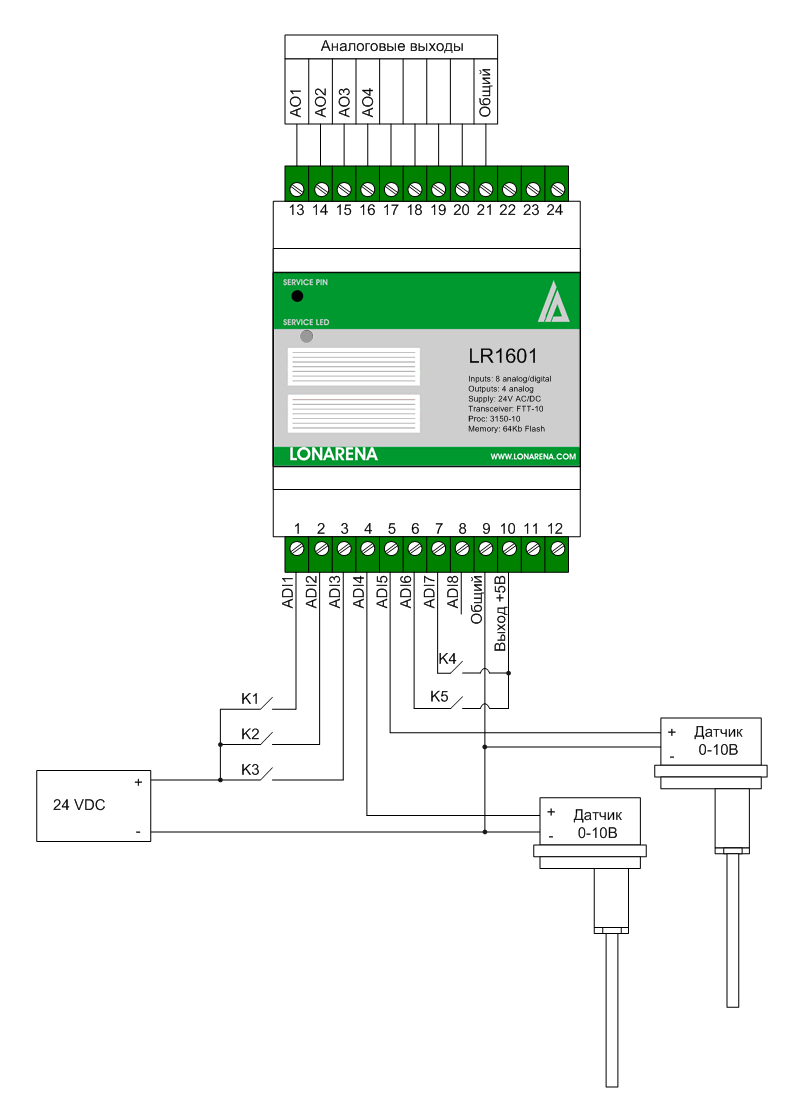

На схеме, приведенной ниже, показаны способы подключения сигналов
различных типов к контроллеру LR0101.
На входы ADI1, ADI2, ADI3 подается дискретный сигнал напряжением 24 вольта,
к ADI4, ADI5 подключены датчики с выходным сигналом 0-10 вольт, а
входы ADI6, ADI7 использованы для считывания сигналов типа "сухой контакт" с
использованием внутреннего источника напряжения.
Аналоговые выходы
Параметры аналоговых выходов:
| Параметр | Значение |
| Количество | 4 |
| Выходной сигнал | 0-10 вольт |
| Нагрузочная способность | 50 мА1 |
1. Суммарная нагрузка на всех выходах не должна превышать 200 мА
На рисунке, приведенном ниже, показана схема расположения
аналоговых выходов.
Краткое описание сетевых переменных в случае его использования без программирования в качестве модуля ввода-вывода.
| Тип сетевой переменной | Наименование | Описание |
| SNVT_volt_f | nvoAI1 | Значение напряжения на входе AI1 |
| SNVT_volt_f | nvoAI2 | Значение напряжения на входе AI2 |
| SNVT_volt_f | nvoAI3 | Значение напряжения на входе AI3 |
| SNVT_volt_f | nvoAI4 | Значение напряжения на входе AI4 |
| SNVT_volt_f | nvoAI5 | Значение напряжения на входе AI5 |
| SNVT_volt_f | nvoAI6 | Значение напряжения на входе AI6 |
| SNVT_volt_f | nvoAI7 | Значение напряжения на входе AI7 |
| SNVT_volt_f | nvoAI8 | Значение напряжения на входе AI8 |
| SNVT_switch | nvoDI1 | Состояние дискретного входа DI1 |
| SNVT_switch | nvoDI2 | Состояние дискретного входа DI2 |
| SNVT_switch | nvoDI3 | Состояние дискретного входа DI3 |
| SNVT_switch | nvoDI4 | Состояние дискретного входа DI4 |
| SNVT_switch | nvoDI5 | Состояние дискретного входа DI5 |
| SNVT_switch | nvoDI6 | Состояние дискретного входа DI6 |
| SNVT_switch | nvoDI7 | Состояние дискретного входа DI7 |
| SNVT_swicth | nvoDI8 | Состояние дискретного входа DI8 |
| SNVT_volt_f | nviAO1 | Задание значения напряжения на выходе AI1 |
| SNVT_volt_f | nviAO2 | Задание значения напряжения на выходе AI2 |
| SNVT_volt_f | nviAO3 | Задание значения напряжения на выходе AI3 |
| SNVT_volt_f | nviAO4 | Задание значения напряжения на выходе AI4 |
